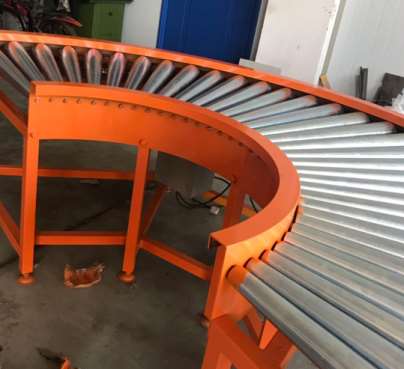

在機架上設有滾筒機構和扇形輸送帶，滾筒機構包括設置在機架上的滾筒和電機，輥子軸為錐形結構，機架上端設有弧形外板和弧形內板，輥子軸兩端通過傳動連接軸承分別設置在弧形外板和弧形內板上，接下來小編將去介紹轉彎機作為輸送設備在哪些地方會利用。

　　與軸承座相對應，輥子軸包括設置在機架兩端的主動輥軸和從動輥軸，電機通過傳動鏈帶動主動輥軸旋轉，在主動輥軸兩側套有扇形輸送帶，在滾筒軸和從動滾筒軸上，扇形輸送帶的外圈設有張力導向機構，用于限制扇形輸送帶的偏差。

　　張力導向機構包括滑輪導軌和軸承滑輪，滑輪導軌固定在弧形外板上，軸承滑輪等距設置在扇形輸送帶的外圈邊緣，軸承滑輪與滑輪導軌外表面緊密接觸滑動。

　　輸送平穩，改變輸送帶輸送方向時相對運動，避免了對輸送物料的損壞，減少了皮帶摩擦力，延長了皮帶的使用壽命，噪音低，結構簡單，維修方便。
